芯片越做越小

缺陷卻越難搞定？

當你以為冷凍電鏡

只是生命科學的“顯微鏡明星”時

北京大學彭海琳教授團隊卻打破邊界

讓這臺“生物神器”跨界闖入芯片制造

還交出了缺陷率大降99%的亮眼成績單

一起來看看，這是怎么個事兒？

近日，北京大學化學與分子工程學院彭海琳團隊聯合清華大學生命科學學院、香港大學等科研機構，成功將冷凍電鏡斷層掃描技術應用于半導體制造領域，首次原位解析了光刻膠在顯影液中的微觀行為，并開發出顯著降低光刻缺陷的產業化方案。這一突破性研究成果于2025年9月30日發表于《自然·通訊》（Nature Communications）期刊。

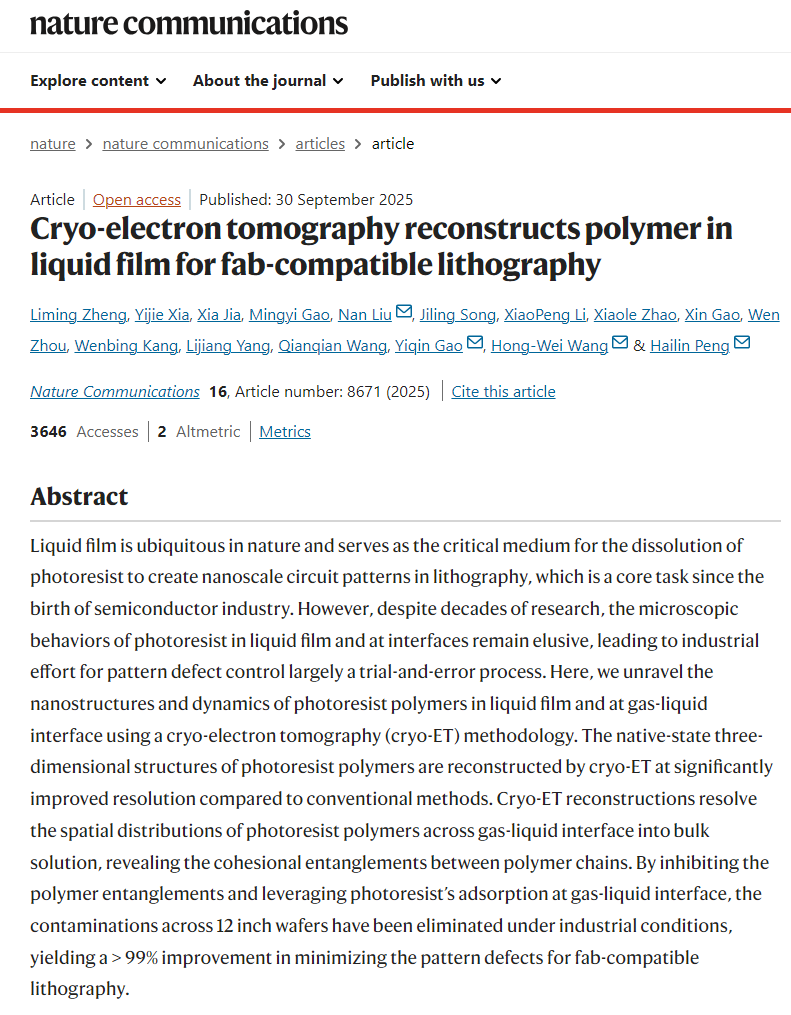

彭海琳團隊研究成果發布在 Nature Communications 期刊網站

本成果的主要參與者：鄭黎明（右）、彭海琳（中）、劉楠（左）

看不明白這項研究內容是啥？為啥重要？

來看看課代表總結版：

芯片的核心是電路，光刻就是給芯片“印電路”的關鍵步驟：用超精密“投影儀”縮小電路圖案印在硅片薄膜上，經顯影液沖洗定型。因此，顯影液中光刻膠分子的吸附、纏繞狀態，直接決定晶圓是否出現缺陷，進而影響芯片性能。

過去的許多技術始終看不清顯影液里光刻膠分子的“一舉一動”。彭海琳教授團隊的創新是引入冷凍電鏡斷層掃描技術，瞬間“凍結”顯影液中的光刻膠分子，讓其“無處遁形”，借以觀察其三維形態、界面分布以及分子間的“纏結”。

這場“跨界”觀察產生了顛覆性的發現：業界曾認為光刻膠分子分散在液體內部，實則多吸附在氣液界面，且會“抱團纏結”形成約30納米團聚顆粒，這正是光刻缺陷的根源。

針對此，團隊提出“抑制纏結”“界面捕獲”兩套方案，使12英寸晶圓的光刻膠殘留缺陷被消除，降幅超99%。該技術意義不止于芯片：既可為鋰電池、催化反應等液相界面反應研究提供工具，還能闡釋高分子、增材制造等領域的“纏結”現象，為高端制造精度提升開辟新路徑。

 明白了大致原理

 來聽聽團隊的專業解讀

打開光刻技術的“黑匣子”

以冷凍電鏡打開微觀世界大門

光刻作為芯片制造的核心工藝，其精度直接決定集成電路性能。然而，光刻膠在顯影液中的微觀行為，長期如“黑匣子”一般制約著先進制程良率提升。

“光刻就是給半導體晶圓‘印電路’，核心是用超精密‘投影儀’把設計好的電路圖案縮小后印在硅片的特殊薄膜上。”

彭海琳形象地解釋道，“而顯影液在電路圖案的形成過程中發揮著重要作用，液膜中光刻膠分子的吸附與纏結行為，是影響晶圓表面圖案缺陷形成的關鍵因素?！?/p>

在突破技術瓶頸的嘗試中，傳統表征技術面臨重大挑戰，導致產業界工藝優化技術嚴重依賴試錯，成為制約7納米及以下先進制程的瓶頸。彭海琳指出：

“目前國際同行使用的原子力顯微鏡、掃描電子顯微鏡等技術，很難‘看清’光刻膠高分子在顯影液中的一舉一動。而這項工作首次用“超級CT”看清楚了照相底片在“顯影液”里是如何溶解的，并由此找到了解決芯片制造中“顯影花斑”這個老大難問題的關鍵方案。簡言之，這項研究就像給芯片制造中的‘顯影’環節裝了一個高清監控?！?/p>

再現時空：建立3D立體模型

為聚合物切片，還原光子運動軌跡

研究團隊創造性地將冷凍電子斷層掃描（cryo-electron tomography，cryo-ET）技術引入半導體領域?！拔覀冊O(shè)計了一套與光刻流程緊密結合的樣品制備方法?！迸砗Ａ战榻B道，

“在晶圓上進行標準的光刻曝光后，將含有光刻膠聚合物的顯影液快速吸取到電鏡載網上，并在毫秒內急速冷凍至玻璃態。”

這種方法成功實現了對光刻膠分子在液相環境中真實構象的“瞬間凍結“，隨后通過傾斜冷凍樣品（-60°至+60°）采集系列二維投影圖像，并基于計算機三維重構算法融合成高分辨率三維視圖，分辨率優于5納米。該方法一舉克服了傳統技術無法原位、三維、高分辨率觀測的三大痛點。

冷凍電鏡斷層掃描技術解析溶液中的光刻膠高分子

冷凍電鏡斷層掃描的三維重構打破業界傳統認知，帶來了一系列顛覆性發現。論文共同通訊作者之一、北京大學化學與分子工程學院教授高毅勤表示：

“以往業界認為溶解后的光刻膠聚合物主要分散在液體內部，但三維圖像顯示它們大多吸附在氣液界面?！?/p>

更重要的是，團隊首次直接觀測到光刻膠聚合物的“凝聚纏結”現象。“這種纏結依靠較弱的范德華力或疏水相互作用結合，形成平均尺寸約30納米的團聚顆粒，這些‘團聚顆?！枪饪虧撛诘娜毕莞础！备咭闱谘a(bǔ)充道。而通過冷凍電鏡斷層掃描的三維重構，結合理論模擬，高毅勤團隊實現了對“團聚顆?！钡奈⒂^再現。

再造新工具：打破液相科研局限

極高的可靠性和重復性為各領域應用提供可信度

基于當前的機理解析，團隊提出兩項創新解決方案。彭海琳詳細介紹：“我們提出了兩項簡單、高效且與現有半導體產線兼容的解決方案：一是抑制纏結，二是界面捕獲。”抑制纏結策略利用纏結的熱敏感性，通過適當提高曝光后烘烤溫度，有效促使聚合物解纏結。界面捕獲策略則通過優化顯影工藝，維持連續液膜來捕獲并移除聚合物。

“實驗表明，兩種策略結合后，12英寸晶圓表面的光刻膠殘留物引起的圖案缺陷被成功消除，缺陷數量降幅超過99%?！?/p>

彭海琳透露，“該方案具備很高的可靠性和重復性，具有產線推廣應用價值?！?/p>

這項研究的價值遠超光刻領域本身，彭海琳強調：“研究說明冷凍電子斷層掃描技術為在原子或分子尺度上解析各類液相界面反應提供了強大工具，也有助于闡釋高分子、增材制造和生命科學中廣泛存在的纏結現象。”

對于半導體產業而言，這一突破意味著工藝優化將從“試錯模式“邁向“精準設計”時代。彭海琳表示：“我們的方案能為提升光刻精度與良率開辟新路徑，對推動先進制程發展具有重要意義。”

該研究得到國家自然科學基金、國家重大科學研究計劃、騰訊新基石科學基金會等多項資助，展現了基礎科學研究與產業應用深度融合的巨大潛力。隨著這一技術的進一步推廣，芯片制造業有望迎來新一輪的良率提升與成本優化。
